Ablauf einer Berechnung mit STATIK+ anhand eines praktischen Beispiels.

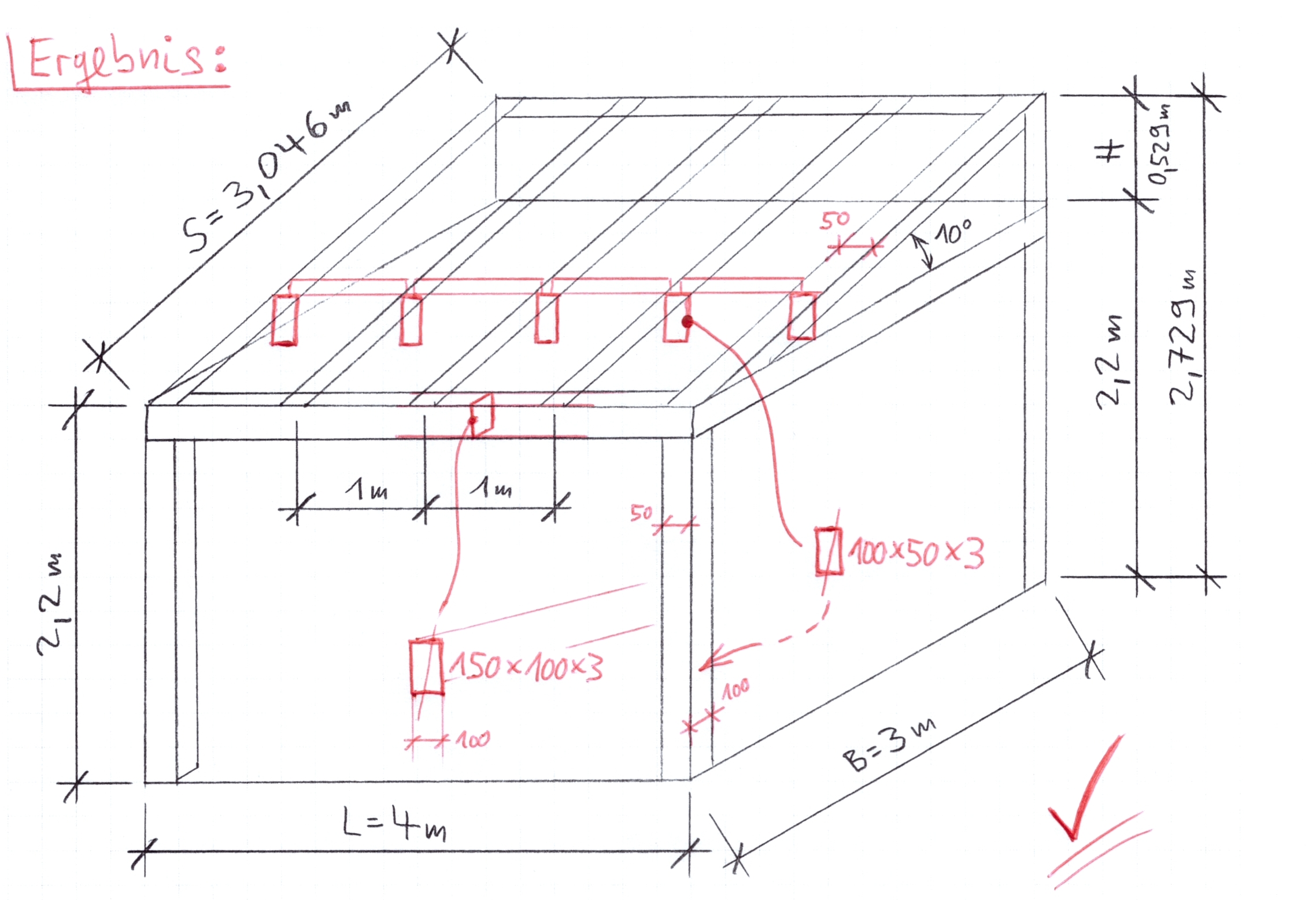

Die Dachträger werden also mit einem RRK100x50x3 ausgeführt, die Traufkante mit einem RRK150x100x3. Durch die Geometrien die in den Ecken aufeinandertreffend, können die Stützen idealerweise auch aus RRK100x50x3 ausgeführt werden.

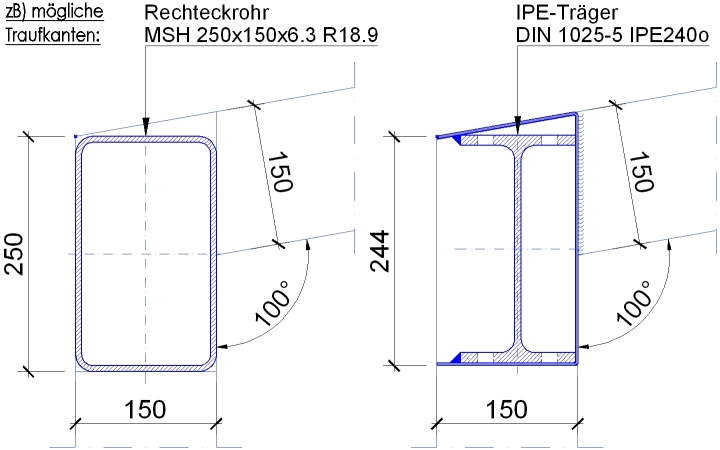

Die Traufkante kann nun "weiter-erarbeitet" werden, indem das Rechteckrohr oder sogar ein IPE/HEA-Träger mit zB. Blechen verkleidet wird. Hier Beispiele aus einer anderen Berechnung:

Die Befestigung der Stützen auf dem Fundament (beachte: das Eigengewicht der Träger wurde in diesem Beispiel nicht eingerechnet!) sowie die Lastableitung der Dachträgerlasten in die Hauswand sind je nach Beschaffenheit des Untergrunds (Beton, Holz..) und der Schrauben- / Dübelhersteller-Auswahl (zB. Fischer, Hilti..) mit den individuellen Berechnungsprogrammen oder Tabellenbüchern weiterführend zu betrachten.

Befestigungsberechnungen sind nicht Teil von STATIK+



GRATULATION!
Sie haben so eben in wenigen Minuten Ihre erste Sitzplatzverglasung dimensioniert!
Als nächstes können Sie noch rasch die Zuschnittliste(n) ideal mit OPTIMIERUNG+ erstellen.


WICHTIG:
Falls Sie auch nur im Geringsten über das statische Modell Ihrer Konstruktion, oder über eine der Eingabemöglichkeiten, oder generell unsicher sind, ziehen Sie auf jeden Fall einen Fachmann bei!
Jegliche Haftung wird abgelehnt.



Sie sind jetzt bereit, die anfänglichs erwähnte grössere Sitzplatzverglasung dimensionieren zu können. Die Übung befindet sich auf der nächsten Seite.


Falls Sie keine Übung mehr machen möchten, kehren Sie zurück zu STATIK+
