STATIK+

Übung einiger Berechnungen mit STATIK+ anhand eines praktischen Beispiels:

(klick Bild für gross)

Übung:

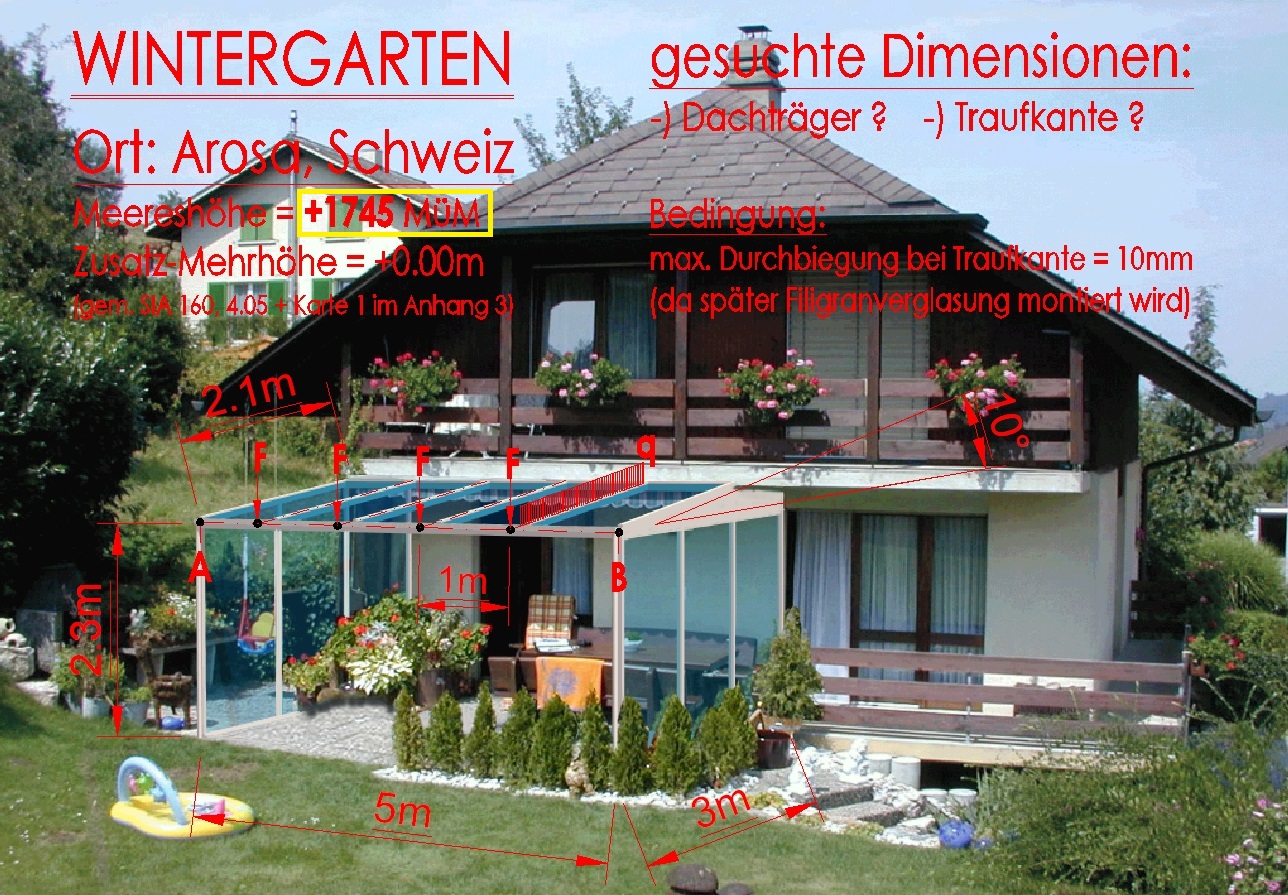

Sie haben nun definitiv den Auftrag erhalten die abgebildete Sitzplatzüberdachung herzustellen. Die Massaufnahme haben Sie direkt in die Visualisierung oben eingetragen.

Mit Ihrem kürzlich erworbenen Know-How und unter Beizug von STATIK+ können Sie die Dachträger sowie die Traufkante und Stützen binnen 10 Minuten berechnen.

VIEL ERFOLG BEIM ÜBEN!

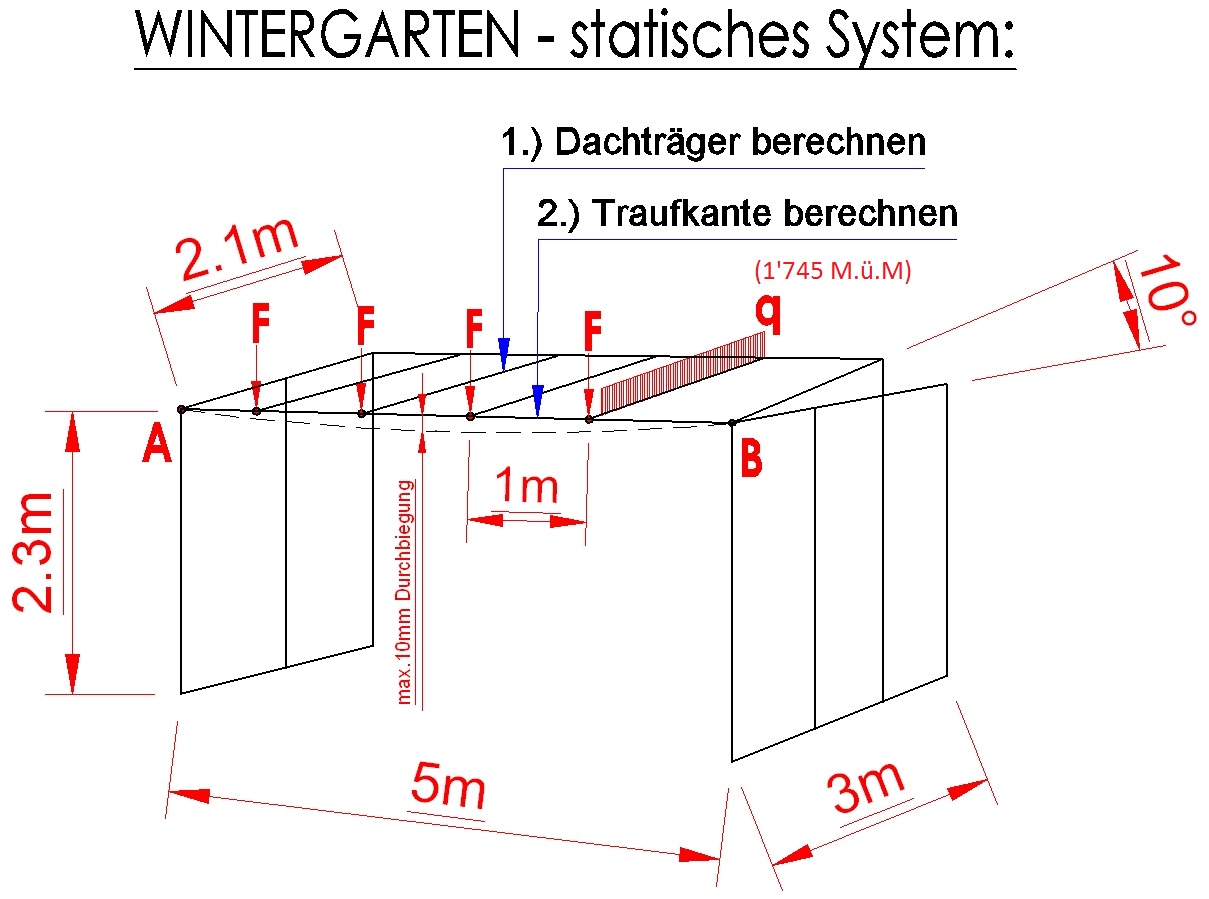

Tipp: Das statische Modell könnte so aussehen:

(klick Bild für gross)

Übung 2:

Wie viel wären die Träger kleiner geworden, wenn die Überdachung nicht im Schneegebiet Arosa (1'745 M.ü.M) sondern in Zürich (412 M.ü.M) verkauft worden wäre?
für Verkäufer: Minderpreis berechnen

Übung 3:

Der Kunde möchte trotz allem doch noch eine Alternative aus Holz.
Bitte berechnen Sie die gleiche Konstruktion (in Arosa) aus Holzbalken.

(TIPP: Stellen Sie einfach das Material in Ihrer Berechnung um zum Vergleichen.)









Falls Sie keine Übung mehr machen möchten, kehren Sie zurück zu STATIK+

zurück


Zusatz-Übung 4:

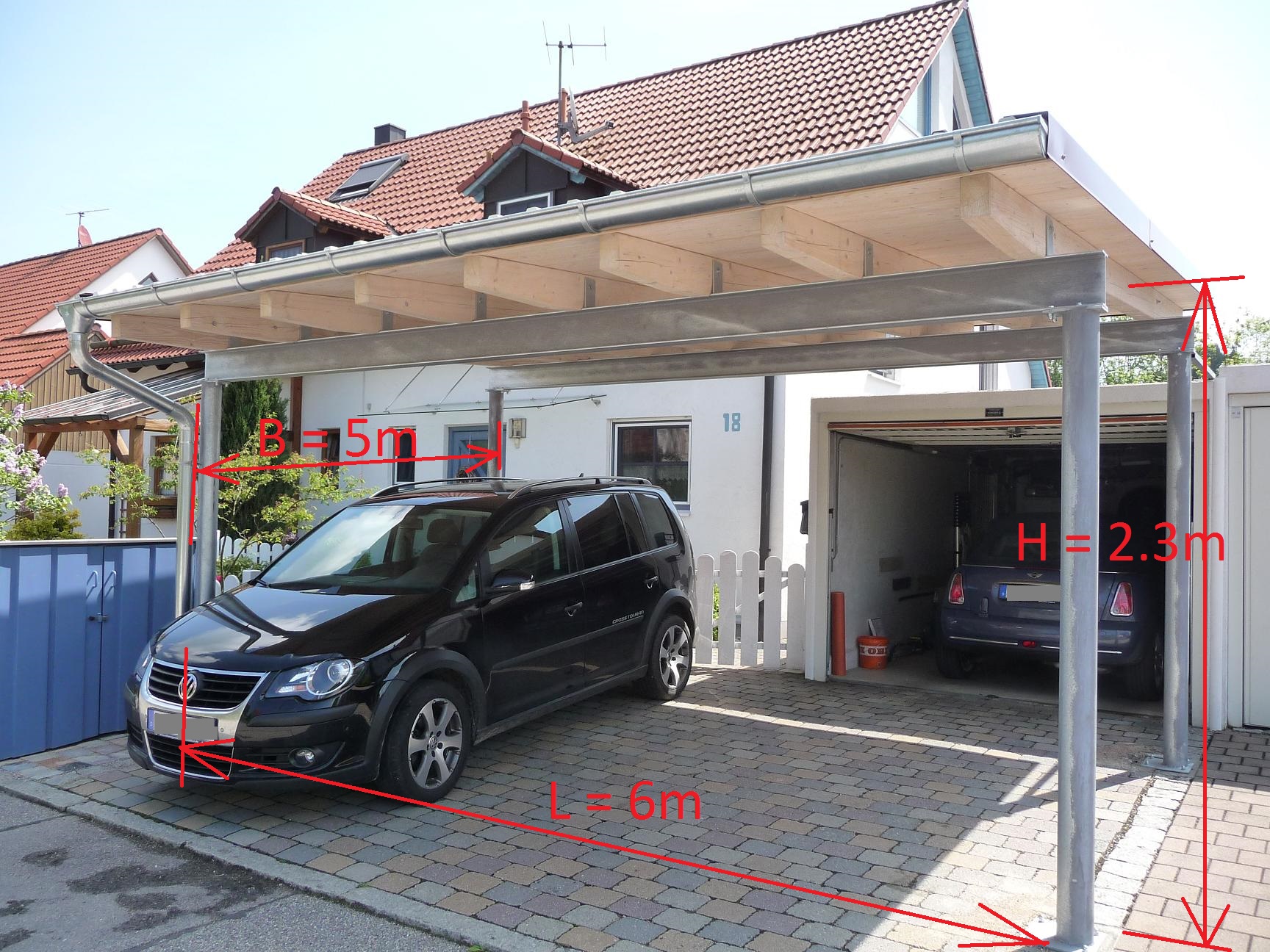

Was wäre die optimalste Dimensionierung dieses Carports gewesen?

Gegeben:

L x B x H = 6 x 5 x 2.3m
Dachneigung = 2%
Schneelast-Ortschaft = Nähe Berlin

Gesucht:

Dacheindeckung: Dicke, Eigengewicht?
Dachträger: Holzbalken B x H?
Joch: Stahlträger IPE ?
Stützen: ROR ?
(Preis?)

allgemeines Know-How zu:

Schneelast:
https://de.wikipedia.org/wiki/Schneelast

Schneelasten-Zonenkarte Deutschland:
https://upload.wikimedia.org/wikipedia/commons/thumb/f/fa/Schneelastzonenkarte.png/800px-Schneelastzonenkarte.png

Schneelasten in Deutschland, nach Kategorie: (Berlin = 2)
https://upload.wikimedia.org/wikipedia/commons/thumb/9/9c/Schneelast1.png/1920px-Schneelast1.png

Ergebnis: Schneelast Berlin q,s = 0.8 kN/m2

VIEL ERFOLG BEIM ÜBEN!
